LE ANTENNE
Click sulle immagini per ingrandirle


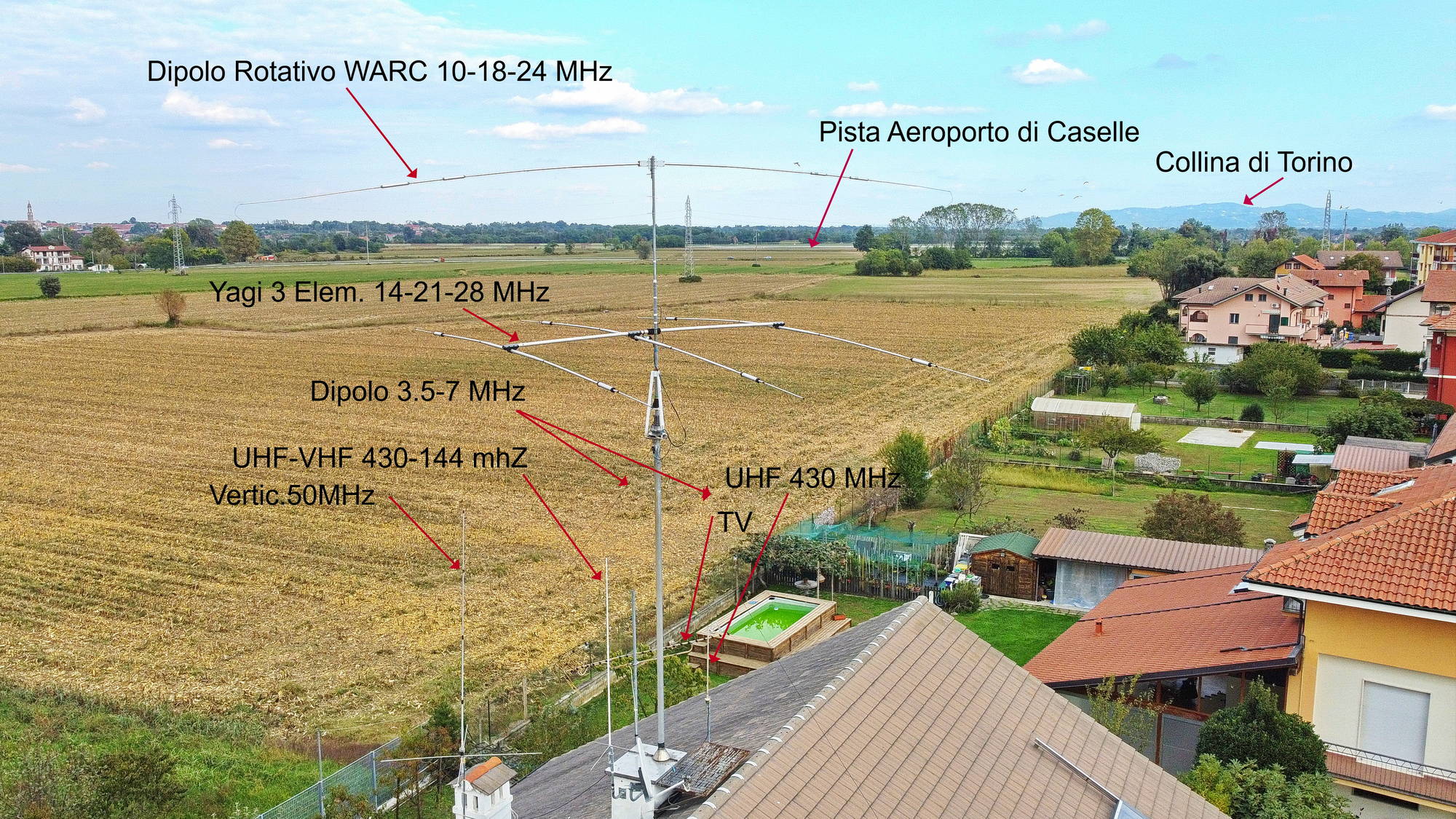

Tre antenne ( la yagi 3 elementi, il dipolo e la collineare VHF ) sono montate su un palo telescopico che con un verricello può scendere all'interno di un apposito vano, portando le antenne all'altezza di una piattaforma situata presso il colmo dell'edificio.
Il palo di sostegno ha un'altezza di circa 5 metri al di sopra del colmo, quindi un apposito sostegno ospita il rotore e sostiene l'antenna direttiva Yagi 3 elementi e l'antenna verticale VHF

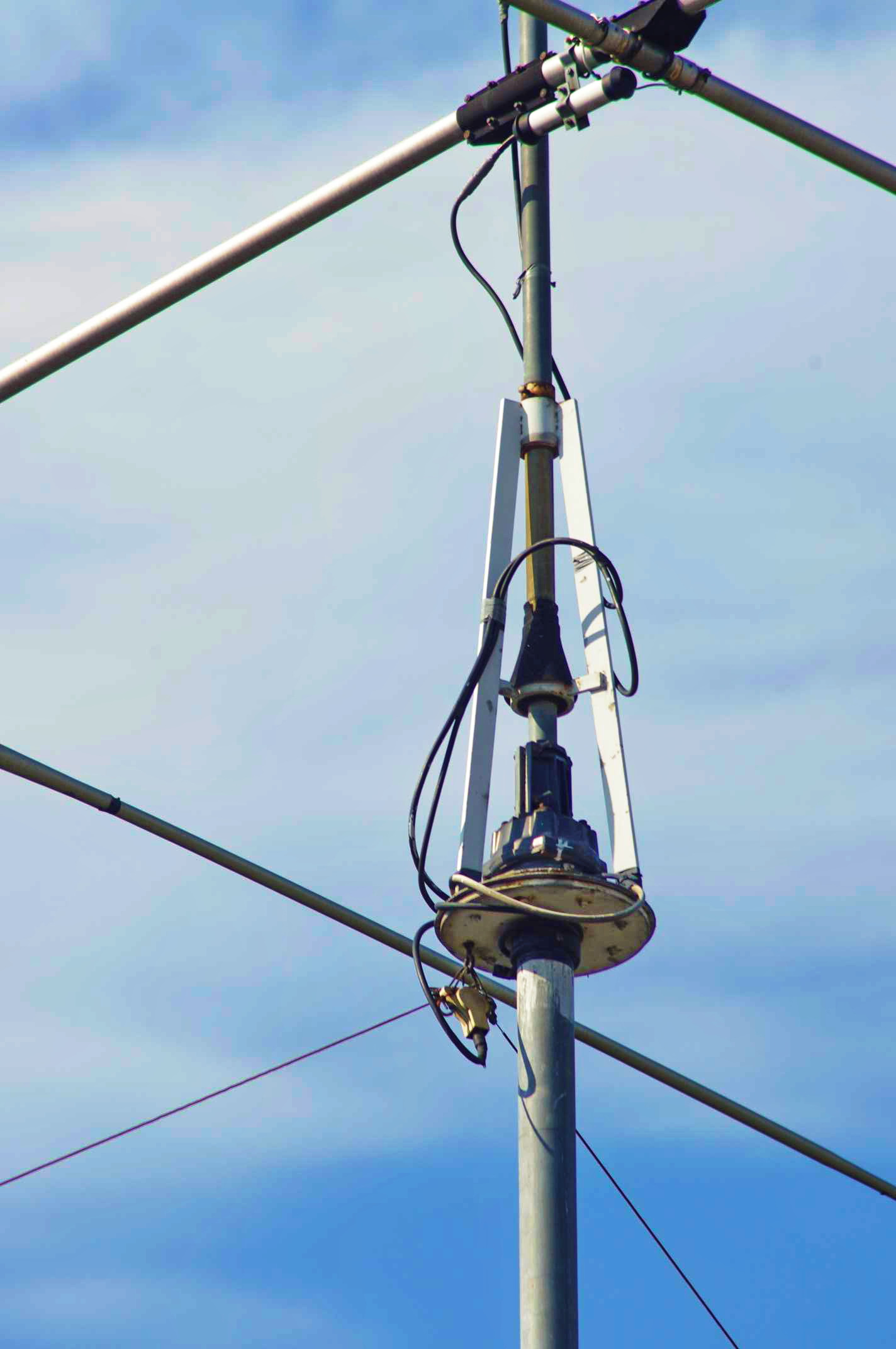

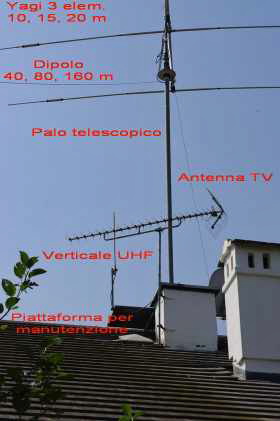

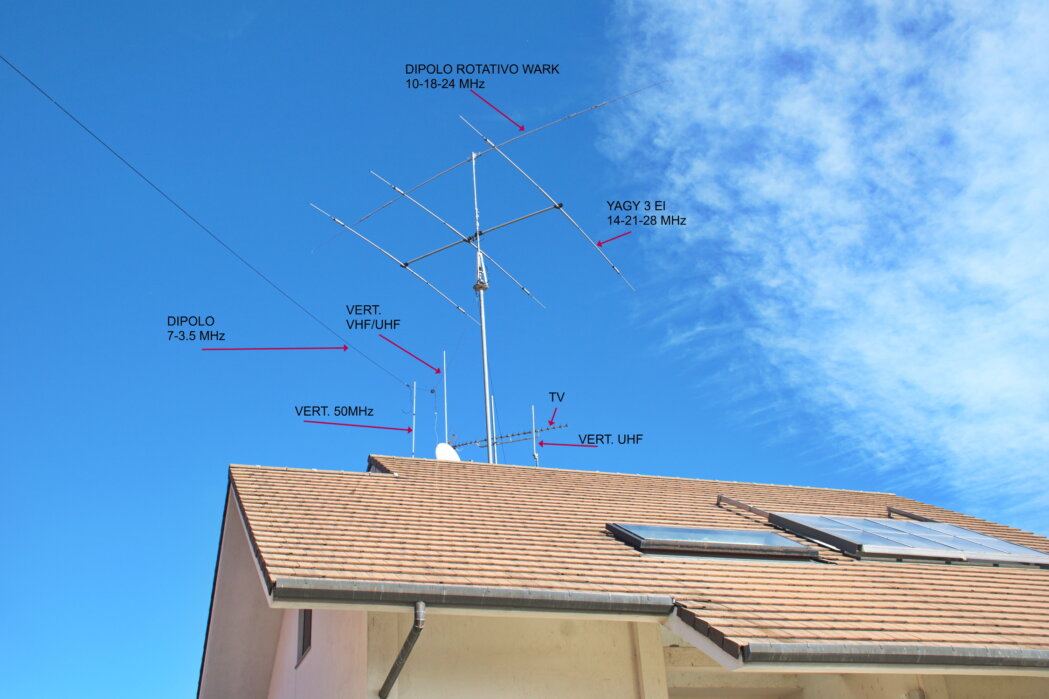

Il dipolo è agganciato al sostegno del rotore, l'antenna verticale UHF è staffata alla piattaforma: è visibile nella seconda foto a destra del palo.

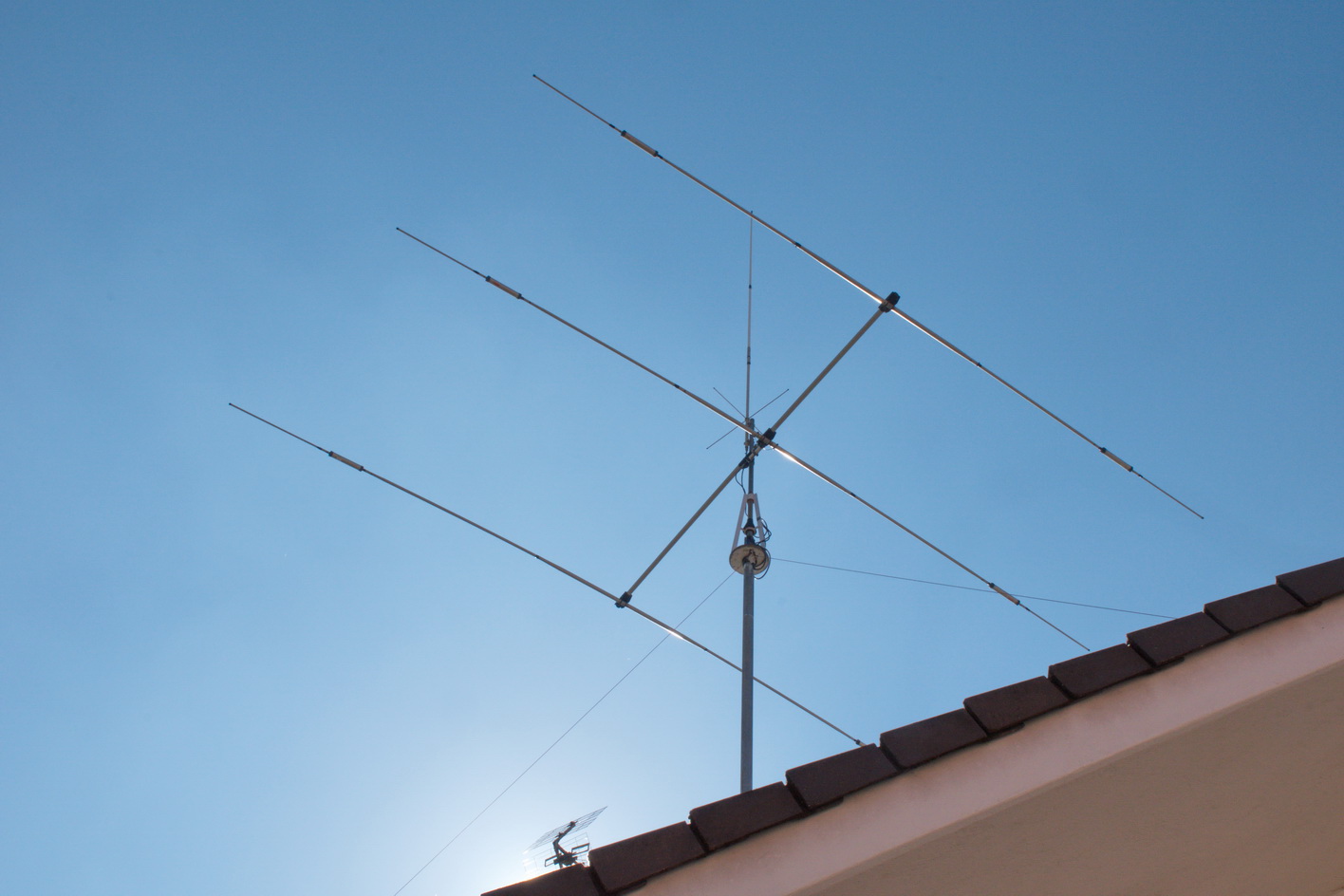

- Antenna direttiva HF : Yagi 3 elementi della ECO    10 - 15 - 20 metri
- Dipolo filare  HF    40 - 80 -160 metri
- Antenna collineare verticale VHF 2 metri
- Antenna verticale UHF 70 cm
